Un quadro elettrico non è realmente completo nel momento in cui viene cablato, ma solo quando supera le verifiche che ne attestano sicurezza, conformità e affidabilità. La certificazione e il collaudo rappresentano infatti la fase in cui un manufatto diventa un prodotto pronto per l'esercizio, garantendo che ogni componente risponda alle specifiche di progetto e alle normative del mercato di destinazione. Si tratta di un passaggio tutt'altro che formale: un quadro elettrico industriale non certificato o non collaudato correttamente espone l'impianto a rischi concreti in termini di sicurezza delle persone, continuità produttiva e responsabilità legale.
Il tema si complica ulteriormente quando la fornitura è destinata a mercati diversi, poiché ogni Paese adotta standard e marchi propri, dall'Europa al Nord America. In questo articolo vediamo cosa distingue la certificazione dal collaudo, quali sono le principali normative di riferimento e perché il controllo interno sulla parte di potenza e sui circuiti di logica costituisce la migliore garanzia di qualità per chi acquista quadri elettrici certificati.
Certificazione e collaudo: due concetti da non confondere
Nel linguaggio quotidiano certificazione e collaudo vengono spesso usati come sinonimi, ma indicano due cose distinte e complementari. Comprenderne la differenza è il primo passo per capire cosa rende davvero affidabile un quadro elettrico, perché l'una senza l'altro non basta a garantire un prodotto sicuro e conforme.
Che cos’è la certificazione di un quadro elettrico
La certificazione è l'attestazione formale che un quadro elettrico risponde a un insieme di norme e standard riconosciuti. Non riguarda il singolo esemplare, ma il rispetto di regole tecniche codificate che definiscono come il quadro deve essere progettato, costruito e documentato per poter essere immesso su un determinato mercato. Certificare significa quindi dichiarare, con l'assunzione di responsabilità da parte del costruttore, che il prodotto è conforme ai requisiti di sicurezza previsti dalla legge e dalle normative applicabili.
È un concetto che vive sul piano documentale e normativo: definisce il "secondo quali regole" un quadro può essere considerato a norma, un aspetto che cambia sensibilmente a seconda del Paese di destinazione, come vedremo più avanti. Proprio per questo la gestione delle certificazioni per i mercati di destinazione rappresenta una competenza tecnica a sé stante, non un semplice adempimento burocratico.
Che cos’è il collaudo, e perché non coincide con la certificazione
Il collaudo, al contrario, è l'insieme delle operazioni pratiche con cui si verifica il corretto funzionamento di quel preciso quadro prima della messa in esercizio. Se la certificazione stabilisce le regole, il collaudo dei quadri elettrici ne accerta il rispetto sul campo, prova dopo prova, su ogni singolo esemplare prodotto. È il momento in cui le prescrizioni normative si traducono in misure, test funzionali e controlli di sicurezza concreti, così da intercettare eventuali difetti prima che il quadro raggiunga l'impianto. In altre parole, la certificazione risponde alla domanda "quali regole deve rispettare", mentre il collaudo risponde a "questo quadro le rispetta davvero". Sono due facce della stessa garanzia di qualità, ed è proprio la loro combinazione a distinguere un quadro elettrico industriale realmente affidabile.

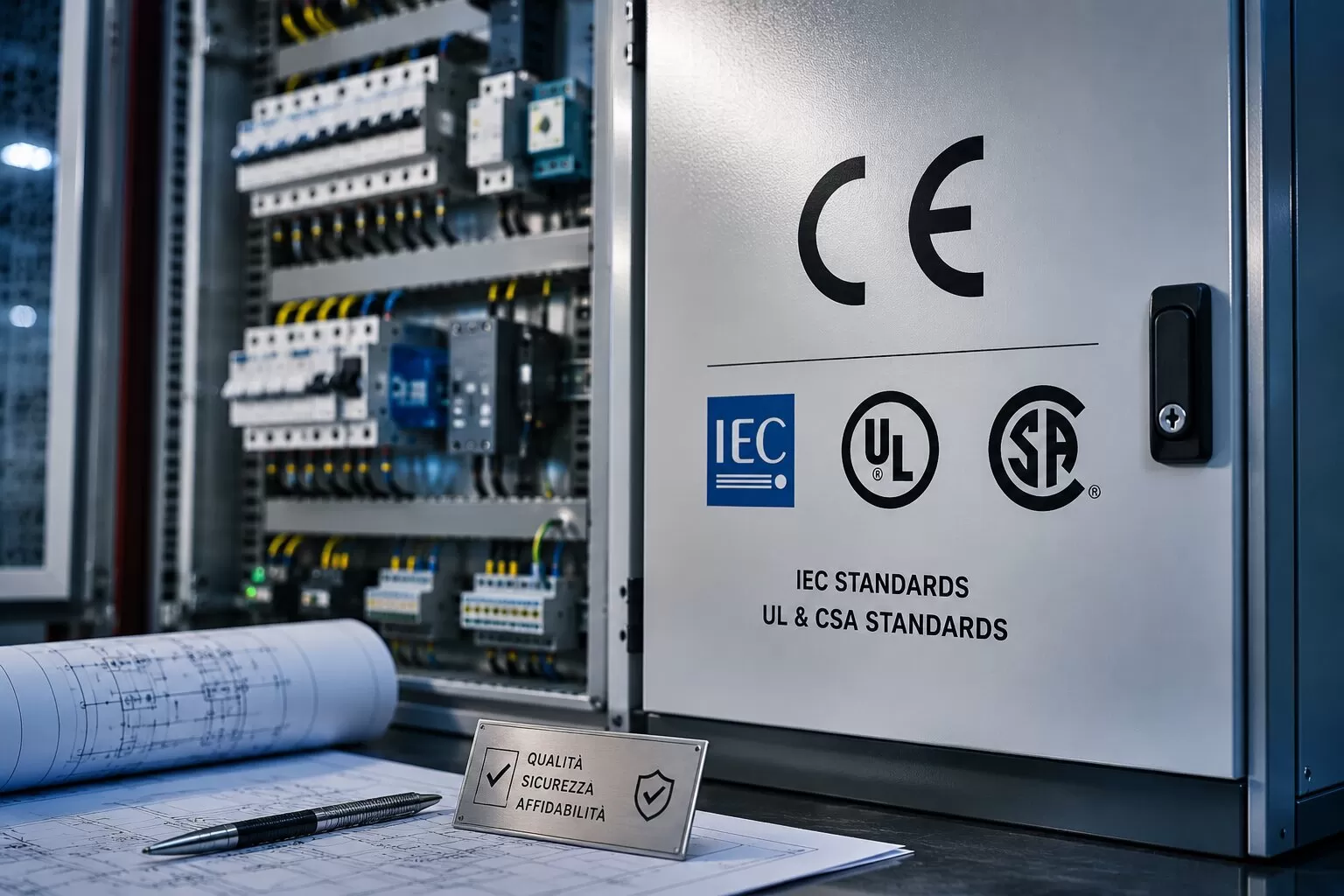

Le normative di riferimento per i quadri elettrici certificati
La risposta non è univoca, perché ogni mercato adotta un proprio sistema normativo: un quadro perfettamente conforme per l'Europa non è automaticamente idoneo per il Nord America, e viceversa. Conoscere in anticipo il Paese di destinazione è quindi determinante, poiché condiziona scelte progettuali, componentistica e documentazione fin dalle prime fasi.
Il mercato europeo: marcatura CE e norme IEC
Nell'Unione Europea il riferimento è la marcatura CE, con cui il costruttore dichiara che il quadro è conforme alle direttive applicabili, a partire dalla Direttiva Bassa Tensione. Sul piano tecnico, il quadro deve rispondere alla norma di prodotto IEC 61439 (recepita in Italia come CEI EN 61439), che disciplina la costruzione e la verifica delle apparecchiature assiemate di protezione e manovra per bassa tensione.
A questa si affianca la storica CEI 64-8 per gli impianti elettrici in bassa tensione. Il rispetto di questi standard non è soltanto un requisito legale, ma un vantaggio operativo concreto: partendo da soluzioni i cui componenti sono già testati e certificati, come avviene con il Sistema Modulare CUBIC, è possibile ridurre sensibilmente i tempi necessari a ottenere un quadro conforme, senza affrontare da zero ogni verifica.
Il mercato nordamericano: standard UL e CSA
Chi esporta verso Stati Uniti e Canada deve invece confrontarsi con un impianto normativo completamente diverso. Il riferimento per i quadri di automazione industriale è lo standard UL 508A, che disciplina la costruzione dei quadri elettrici destinati al mercato statunitense con particolare attenzione alla protezione da shock elettrici e incendi. Per il Canada vale invece la certificazione CSA. Non si tratta di semplici differenze formali: cambiano criteri di dimensionamento, requisiti dei componenti e modalità di marcatura, al punto che un quadro nato per l'Europa va spesso riprogettato per risultare conforme oltreoceano. È qui che l'esperienza diretta sui mercati internazionali fa la differenza, perché consente di impostare correttamente il progetto fin dall'inizio anziché intervenire a posteriori.
Il collaudo dei quadri elettrici: verifiche di potenza e di logica
Se le normative definiscono le regole, è il collaudo a tradurle in prove concrete. Un quadro elettrico industriale affidabile nasce dalla combinazione di due famiglie di verifiche complementari, che indagano il quadro sotto due profili diversi ma inseparabili: la parte di potenza, cioè la capacità di distribuire e gestire l'energia in sicurezza, e la parte di logica e controllo, ovvero l'intelligenza che governa il funzionamento dell'impianto. Trascurare uno dei due fronti significa lasciare scoperta metà del quadro.
Le verifiche sulla parte di potenza
Il collaudo della sezione di potenza accerta che il quadro sia in grado di condurre e interrompere l'energia elettrica in totale sicurezza. Rientrano in questa categoria i controlli tipici previsti dagli standard di prodotto: la verifica dielettrica (o prova di tensione applicata), la continuità del conduttore di protezione, la misura della resistenza di isolamento e il controllo del corretto coordinamento delle protezioni.
A queste si aggiungono gli esami a vista, che accertano la corrispondenza tra il quadro realizzato e lo schema di progetto, oltre alla qualità del cablaggio e dei serraggi. Sono prove che intercettano i difetti potenzialmente più pericolosi, quelli che possono tradursi in dispersioni, cortocircuiti o rischi per l'incolumità degli operatori.
Le verifiche sulla parte di logica e controllo
La sola sicurezza elettrica, però, non garantisce che il quadro faccia ciò per cui è stato progettato. Ecco perché il collaudo comprende anche la verifica dei circuiti di logica e controllo, in cui si testano le sequenze di comando, gli automatismi, gli allarmi e le condizioni di sicurezza gestite dalla logica di automazione. In questa fase si simulano le reali condizioni operative per accertare che ogni segnale produca la risposta attesa e che gli interblocchi di sicurezza intervengano correttamente. È il momento in cui hardware e software vengono messi alla prova insieme: un doppio livello di controllo, di potenza e di logica, che rappresenta la forma più completa di collaudo dei quadri elettrici e la garanzia che il prodotto consegnato sia realmente pronto per l'esercizio.
Quadri elettrici certificati e collaudati: l'approccio di HS Automation
Certificazione e collaudo danno il meglio quando non sono affidati a soggetti diversi, ma governati da un'unica filiera. In HS Automation ogni quadro elettrico industriale viene sottoposto a collaudi interni completi, condotti sia sulla parte di potenza sia sui circuiti di logica e controllo, prima della consegna al cliente. Questo consente di individuare e risolvere ogni criticità in stabilimento, riducendo tempi e imprevisti nella delicata fase di avviamento in campo.
A rendere distintivo l'approccio è la capacità di gestire le certificazioni in base al Paese di destinazione, dalla marcatura CE per l'Europa agli standard UL e CSA per il Nord America, un ambito in cui l'azienda ha maturato una particolare esperienza nelle forniture per il mercato nordamericano. Il vantaggio per il cliente è avere un solo interlocutore che presidia l'intero percorso, dalla progettazione al collaudo fino all'assistenza post-vendita, con la tracciabilità e la coerenza tecnica che solo un controllo interno dei processi può assicurare.
Vuoi quadri elettrici certificati e collaudati per il tuo impianto, pronti per l'installazione e conformi al mercato di destinazione? Contatta gli esperti di HS Automation per una consulenza dedicata.
