Dietro ogni impianto industriale che funziona in modo sicuro, efficiente e conforme alle normative, c'è un elemento spesso sottovalutato ma assolutamente imprescindibile: lo schema elettrico. Non si tratta di un semplice disegno tecnico, ma della vera e propria mappa logica di un impianto, il documento che definisce come ogni componente è collegato, come interagisce con gli altri e come deve essere mantenuto, modificato o ampliato nel corso del tempo.
La progettazione di schemi elettrici industriali è una disciplina che richiede competenze trasversali: conoscenza approfondita delle normative tecniche di riferimento, padronanza degli strumenti software dedicati, comprensione delle logiche di processo e capacità di tradurre esigenze operative complesse in rappresentazioni chiare, univoche e utilizzabili da qualsiasi tecnico abilitato. Uno schema elettrico ben progettato è la differenza tra un impianto che si può gestire in autonomia e uno che dipende continuamente dal progettista originale per ogni intervento.
In un contesto industriale sempre più orientato alla tracciabilità, alla sicurezza uomo-macchina e alla conformità normativa, trascurare la qualità della documentazione tecnica significa esporsi a rischi concreti: non conformità in fase di ispezione, difficoltà di manutenzione, ritardi negli interventi di emergenza e vulnerabilità in caso di audit o contenziosi. In questo articolo analizziamo i requisiti normativi che regolano la redazione degli schemi elettrici, le best practice adottate dai professionisti del settore e le conseguenze concrete di una documentazione non conforme.
Cosa definisce uno schema elettrico industriale e perché è un documento strategico
Uno schema elettrico è la rappresentazione grafica e simbolica di un impianto elettrico, in cui ogni componente, collegamento e protezione viene descritto attraverso simboli standardizzati e riferimenti univoci. Nel contesto industriale, questa documentazione assume una complessità molto superiore rispetto a quella degli impianti civili, perché deve gestire centinaia o migliaia di punti di connessione, sistemi di automazione, logiche di sicurezza e interfacce con macchinari di diversa natura.

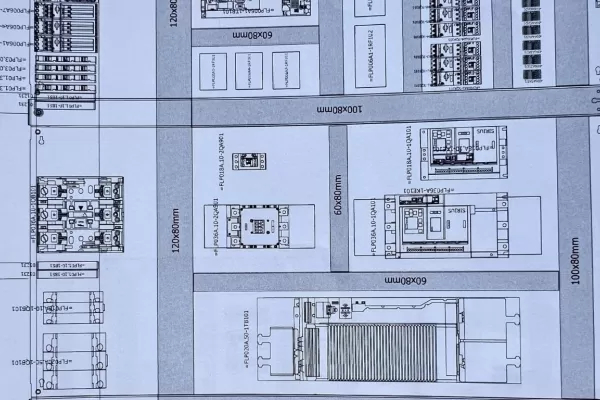

In genere, la documentazione elettrica di un impianto industriale si articola in più livelli complementari. Lo schema unifilare fornisce una visione d'insieme del sistema, mostrando la distribuzione dell'energia dai punti di alimentazione fino ai carichi principali. Gli schemi funzionali e topografici entrano invece nel dettaglio dei singoli circuiti, dei collegamenti tra i dispositivi e della disposizione fisica dei componenti all'interno del quadro. A questi si affiancano le liste cavi, le morsettiere, le distinte componenti e la documentazione relativa ai sistemi di automazione e sicurezza.
Il valore strategico di questi documenti va ben oltre la fase progettuale. Uno schema elettrico ben redatto è lo strumento con cui si effettuano manutenzioni, si diagnosticano guasti, si pianificano ampliamenti e si dimostra la conformità in caso di ispezioni. È, in altre parole, il patrimonio tecnico che accompagna un impianto per l'intero ciclo di vita e che ne determina l'effettiva gestibilità nel tempo.
I requisiti normativi: le regole che guidano la progettazione
La progettazione degli schemi elettrici industriali è regolata da un quadro normativo articolato che definisce simboli, convenzioni grafiche, criteri di sicurezza e requisiti documentali. Conoscere questi riferimenti non è un'opzione, ma una condizione necessaria per realizzare impianti conformi e sicuri.
La norma di riferimento principale è la CEI EN 60204-1, che stabilisce i requisiti per l'equipaggiamento elettrico delle macchine, inclusa la documentazione tecnica che deve accompagnare ogni impianto. A questa si affianca la CEI EN 61082, dedicata specificamente alla preparazione dei documenti utilizzati nell'elettrotecnica, che definisce le regole per la redazione di schemi, tabelle e liste. Per quanto riguarda i simboli grafici, il riferimento è la IEC 60617, standard internazionale che garantisce la comprensibilità degli schemi indipendentemente dalla lingua o dal paese di origine.
A livello di sistema, la CEI EN 61439 regola la progettazione dei quadri di bassa tensione, imponendo criteri precisi sulla documentazione a corredo. Per gli aspetti legati alla sicurezza uomo-macchina, entrano in gioco anche le norme della serie ISO 13849 e IEC 62061, che richiedono documentazione specifica per le funzioni di sicurezza implementate nell'impianto.
Il rispetto di queste normative non si limita alla fase di progettazione iniziale. Ogni modifica, aggiornamento o intervento di manutenzione deve essere riportato nella documentazione, mantenendo costantemente aggiornato il legame tra il progetto as-built e lo stato effettivo dell'impianto.
Best practice e conseguenze della non conformità
Un buon progettista sa che uno schema elettrico non si valuta solo per la correttezza tecnica, ma anche per la sua chiarezza, coerenza e usabilità. Tra le best practice consolidate nel settore, l'uso di software CAD dedicati come Eplan rappresenta oggi uno standard consolidato: questi strumenti permettono di generare in modo automatizzato schemi, liste cavi, morsettiere e distinte componenti, riducendo drasticamente il rischio di errori e garantendo piena coerenza tra i diversi documenti.
Altri criteri fondamentali riguardano la nomenclatura univoca di ogni componente, la strutturazione gerarchica dei circuiti, la separazione tra circuiti di potenza e di comando e la corretta identificazione delle funzioni di sicurezza. La documentazione deve essere progettata per essere leggibile e utilizzabile da qualsiasi tecnico abilitato, non solo dal progettista originale.
Trascurare questi aspetti ha conseguenze concrete. Una documentazione incompleta o non aggiornata può comportare il blocco dell'impianto in fase di collaudo, sanzioni in caso di ispezione, difficoltà insormontabili nella gestione di guasti e ritardi significativi nelle attività di manutenzione. Nei casi più critici, una documentazione inadeguata relativa alle funzioni di sicurezza uomo-macchina può esporre l'azienda a responsabilità legali in caso di incidenti, oltre a rendere difficile dimostrare la conformità alle direttive europee applicabili.
Investire nella qualità degli schemi elettrici, quindi, non è un costo accessorio del progetto: è una tutela operativa, normativa e legale che si ripaga lungo l'intero ciclo di vita dell'impianto.
Schemi elettrici: il linguaggio comune tra progettista, cliente e manutentore
Uno schema elettrico ben progettato è molto più di un documento tecnico: è il linguaggio condiviso che permette a progettisti, installatori, manutentori e organismi di controllo di comprendere immediatamente come funziona un impianto, quali sono le sue logiche di sicurezza e come intervenire in ogni fase del suo ciclo di vita. La qualità di questa documentazione incide direttamente sull'affidabilità, sulla sicurezza e sulla longevità dell'intero sistema produttivo.
Ogni schema che realizziamo risponde alle normative europee e americane applicabili, integra le funzioni di sicurezza uomo-macchina previste dal progetto e accompagna il cliente con una documentazione completa, aggiornata e immediatamente utilizzabile da qualsiasi tecnico qualificato. Perché sappiamo che il valore di un impianto non si misura solo dal giorno della consegna, ma dalla facilità con cui potrà essere gestito, manutenuto ed evoluto nel tempo.
